جابجایی سرخط‌های ۶۳ کیلوولت در پست ۲۳۰ کیلوولت بهارستان

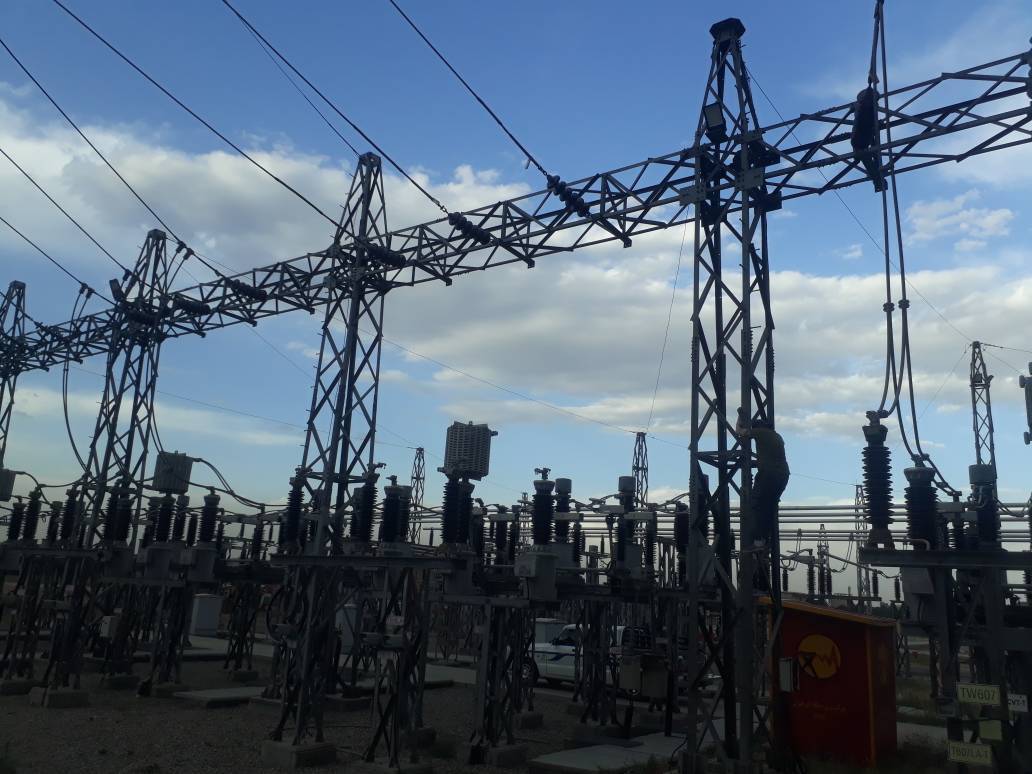

پست ۲۳۰ کیلوولت بهارستان یکی از گره‌های تغذیه شبکه فوق‌توزیع منطقه است. در این پروژه، سرخط‌های ۶۳ کیلوولت ورودی/خروجی پست جابجا و به آرایش جدید منتقل شدند تا امکان توسعه بی‌های آتی و اصلاح مسیر خطوط فراهم شود. حساسیت اصلی کار، انجام عملیات در یک پست برق‌دار و در حال بهره‌برداری بود.

چرا جابجایی سرخط؟

با توسعه شبکه و افزایش تعداد فیدرها، آرایش اولیه ورود خطوط به پست ممکن است دیگر پاسخگو نباشد: حریم عبور خطوط با توسعه محوطه تداخل پیدا می‌کند، فواصل مجاز کاهش می‌یابد یا محل پیش‌بینی‌شده برای بی‌های جدید اشغال می‌شود. جابجایی سرخط، به‌جای احداث پست جدید، ظرفیت توسعه را با کمترین هزینه آزاد می‌کند.

مراحل اجرا

1. مطالعات و طراحی: بررسی آرایش موجود، تعیین مسیر و تراز جدید سرخط‌ها، کنترل فواصل مجاز الکتریکی و تدوین نقشه‌های اجرایی.
2. برنامه‌ریزی خاموشی: تدوین برنامه گام‌به‌گام خاموشی هر مدار با هماهنگی دیسپاچینگ، به‌گونه‌ای که تداوم تغذیه مشترکین حفظ شود.

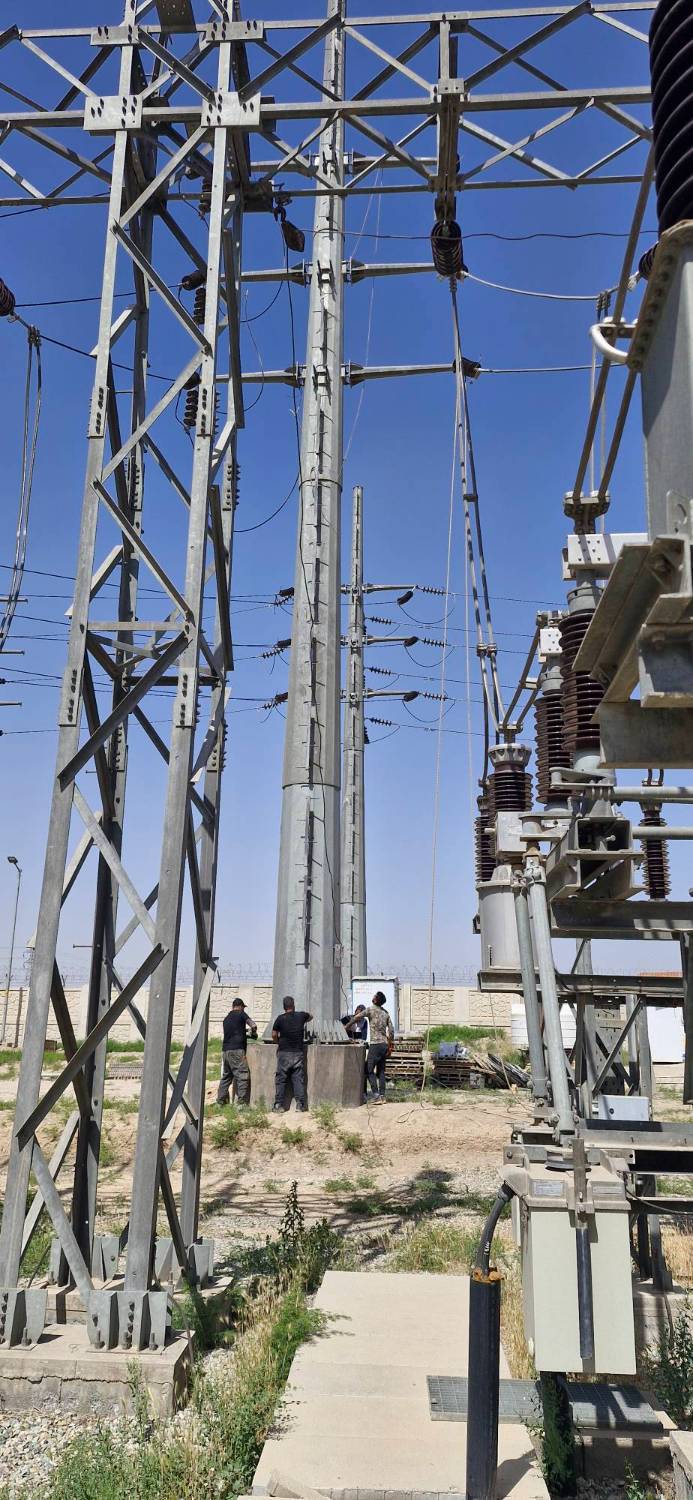

3. اجرای سازه و فونداسیون: نصب پایه‌های جدید و آماده‌سازی محل اتصال.

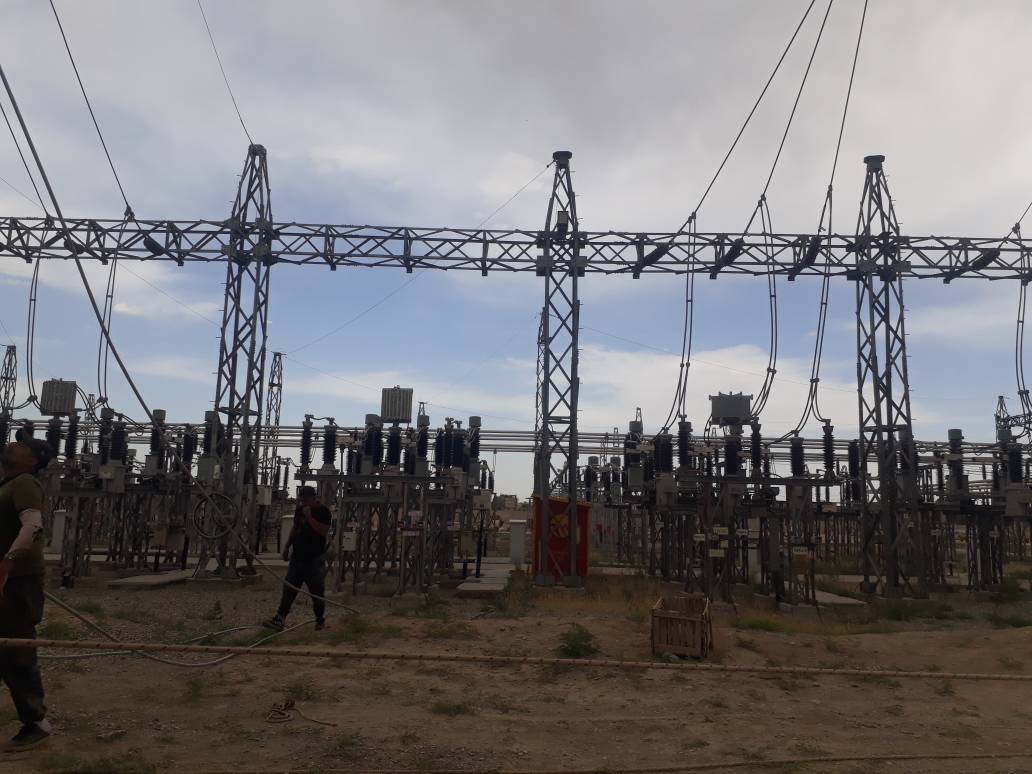

4. انتقال هادی‌ها و جامپرها: دمونتاژ سرخط‌های قدیم، کشش و تنظیم مجدد هادی روی آرایش جدید و بستن اتصالات.
5. تست و بازگشت به مدار: کنترل فواصل نهایی، تست مقاومت اتصالات و زمین، و برق‌دار کردن مرحله‌ای.

ملاحظات ایمنی

کار در مجاورت تجهیزات برق‌دار ۲۳۰ کیلوولت، سخت‌گیرانه‌ترین الزامات ایمنی را می‌طلبد: صدور پرمیت کار، زمین‌کردن و اتصال کوتاه موقت مدار خاموش، تعیین مرز محدوده کار و حضور دائم ناظر ایمنی. تمام مراحل با رعایت دستورالعمل‌های بهره‌بردار و بدون حادثه انجام شد.

محدوده خدمات رسام انرژی

• طراحی آرایش جدید سرخط‌ها و تهیه نقشه‌های اجرایی؛
• محاسبات کشش و فلش هادی و کنترل فواصل مجاز؛
• تدوین روش اجرا (Method Statement) و برنامه خاموشی؛
• نظارت بر اجرا و تست‌های راه‌اندازی تا بازگشت کامل مدارها به شبکه.
