طراحی برج تلسکوپی فولادی خطوط ۱۱ کیلوولت مجتمع تولیدی و معدنی مهراصل

در این پروژه، طراحی و مهندسی یک برج تلسکوپی فولادی (Telescopic Steel Pole) برای عبور خطوط ۱۱ کیلوولت مجتمع تولیدی و معدنی مهراصل انجام شد. محدودیت شدید فضا در محوطه صنعتی و لزوم عبور چند مدار از کنار سوله‌های تولید، استفاده از دکل مشبک متعارف را غیرممکن می‌کرد؛ بنابراین راه‌حل، یک پایه فولادی چندضلعی تلسکوپی با سطح اشغال حداقلی و کنسول‌های چندطبقه بود.

چالش طراحی

در محوطه‌های صنعتی و معدنی، مسیر خطوط برق معمولاً از میان ساختمان‌ها، مسیرهای تردد ماشین‌آلات سنگین و تأسیسات فرآیندی می‌گذرد. در چنین شرایطی طراحی باید هم‌زمان چند قید را برآورده کند:

• کمینه‌سازی سطح اشغال فونداسیون و حریم زمینی پایه؛
• تأمین فواصل مجاز فاز تا فاز و فاز تا سازه در تمام طبقات کنسول؛
• تحمل بارهای هم‌زمان وزن هادی، باد، یخ و نیروی کششی نامتعادل در حالت پارگی هادی؛
• امکان بهره‌برداری و تعمیرات ایمن بدون نیاز به خاموشی کامل مجتمع.

راهکار مهندسی

پایه به صورت چندضلعی تلسکوپی طراحی شد؛ یعنی بدنه از چند مقطع مخروطی تشکیل می‌شود که به روش اتصال اصطکاکی (Slip Joint) درون یکدیگر قرار می‌گیرند. این روش نسبت به اتصال فلنجی، وزن کمتر، اجرای سریع‌تر و ظاهر یکپارچه‌تری دارد و نیاز به پیچ و مهره در ارتفاع را حذف می‌کند.

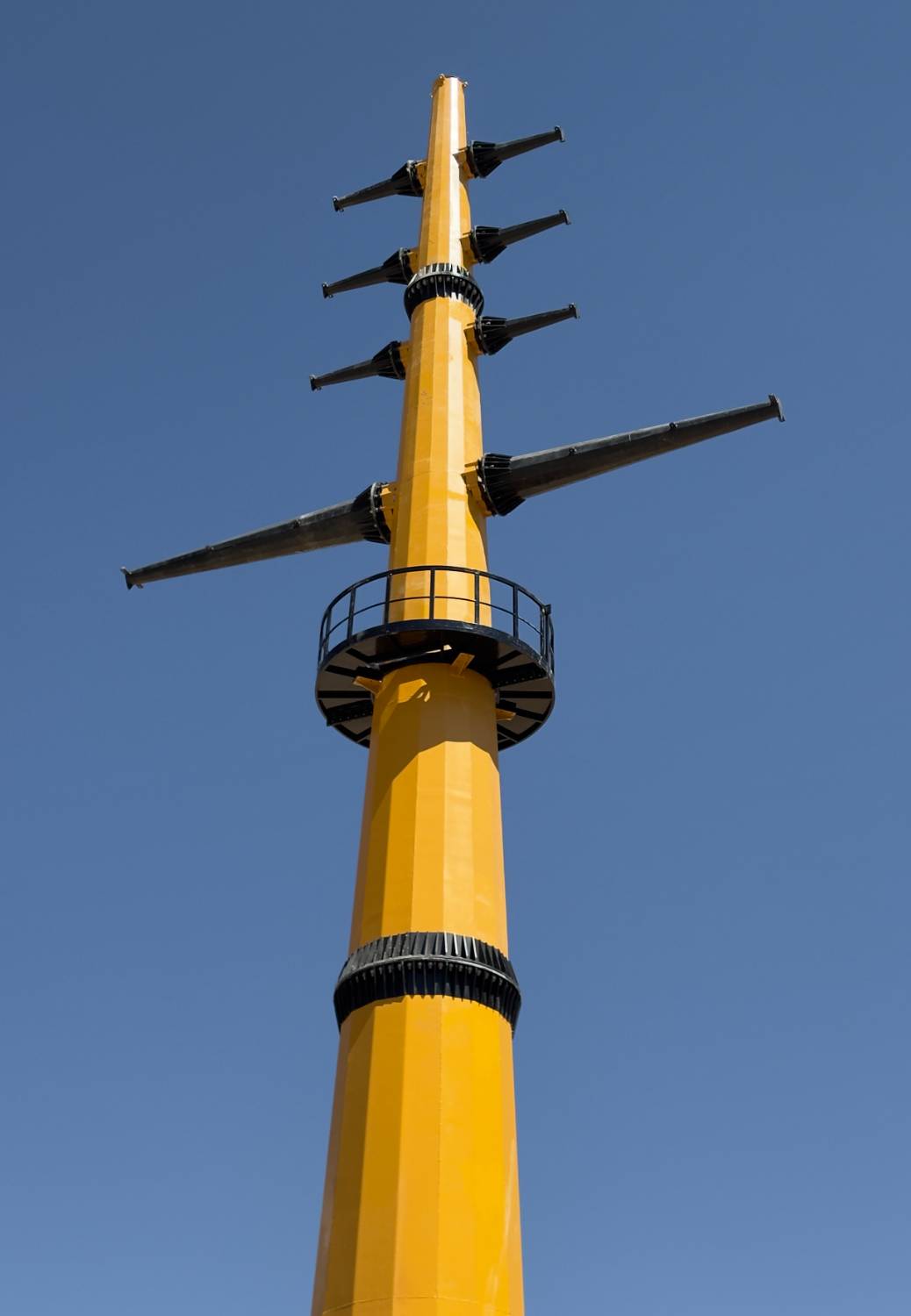

کنسول‌ها در چند تراز و با زاویه‌بندی مشخص روی بدنه نصب شدند تا مدارهای مختلف با رعایت فواصل الکتریکی از یکدیگر عبور کنند. برای دسترسی ایمن تیم بهره‌برداری، یک سکوی کاری با حفاظ دور تا دور در تراز میانی پیش‌بینی شد.

محدوده خدمات رسام انرژی

• طراحی سازه‌ای پایه تلسکوپی و تحلیل تنش تحت ترکیب بارهای استاندارد؛
• طراحی کنسول‌ها، اتصالات و جزئیات جوش و گالوانیزه/رنگ‌آمیزی حفاظتی؛
• تعیین مشخصات فونداسیون بر اساس پارامترهای ژئوتکنیکی محل؛
• تهیه نقشه‌های ساخت کارگاهی و مدارک کنترل کیفیت؛
• بررسی فواصل الکتریکی و هماهنگی عایقی مسیر خط ۱۱ کیلوولت.

نتیجه

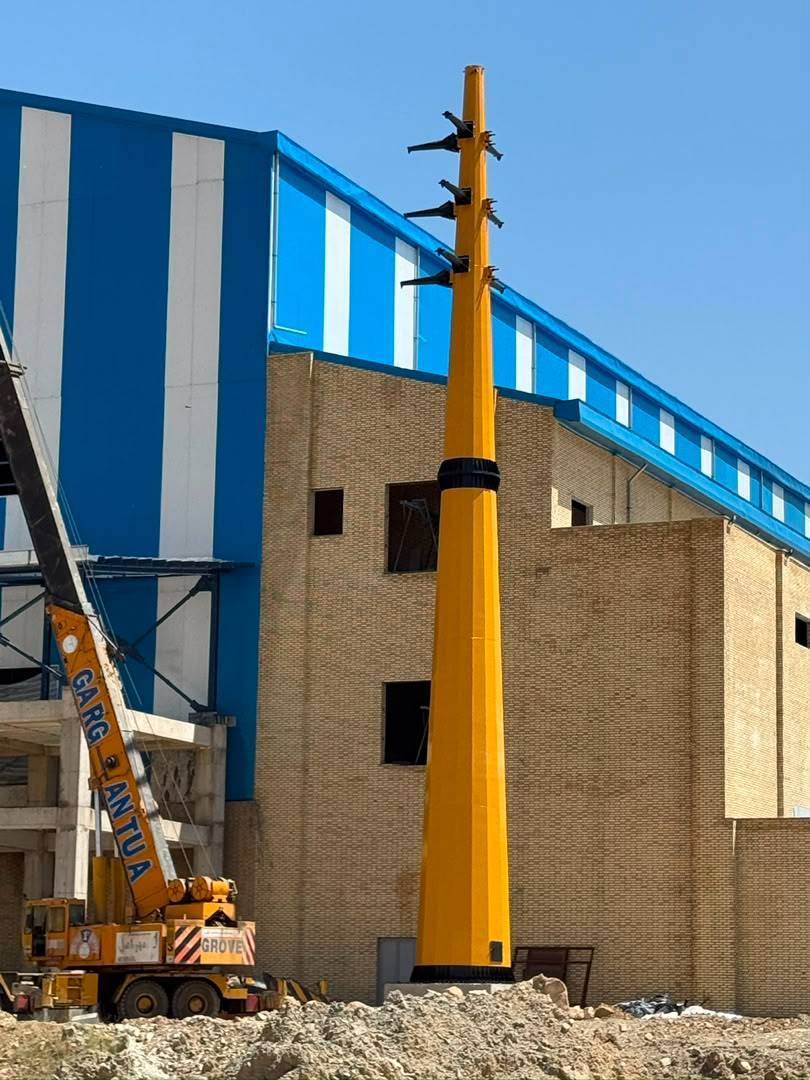

خروجی پروژه، یک پایه واحد است که جایگزین چند دکل مجزا شد، فضای ارزشمند محوطه تولید را آزاد کرد و با رنگ‌آمیزی ایمنی، شناسایی آن در محیط صنعتی را ساده نگه داشت. این طرح قابل تکرار برای سایر مسیرهای داخلی مجتمع و پروژه‌های صنعتی مشابه است.
